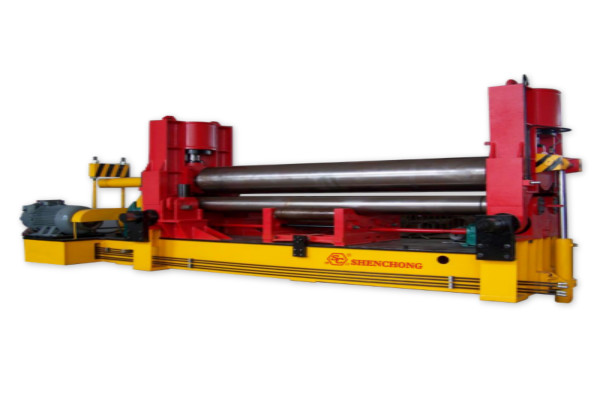

液壓式三輥卷板機上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運動，為卷制板材提供扭矩。液壓卷板機通過規(guī)格平整的塑性金屬板通過卷板機的三根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動，使金屬板經過多道次連續(xù)彎曲，產生永久性的塑性變形，卷制成所需要的園筒、錐筒或它們的一部分。該液壓式三輥卷板機缺點是板材端部需借助其它設備進行預彎。

　　三輥卷板機的六大結構組成是：

　　(1)上下輥：為卷板機的重要部件，材質為鍛制優(yōu)質碳素鋼。

　　(2)機架：分左右機架各一件，機架上裝有下輥軸承。機架內部有方扣絲桿，絲桿上端與上輥兩端軸承座相鉸接。

　　(3)減速機：采用ZSY280硬齒面型減速機與墊高一同安裝在槽鋼底座上。

　　(4)電氣部分：全部安裝在一個操縱箱內，便于操作。

　　(5)卸料裝置：裝于減速機一側用于卸料時平衡上輥;由油缸完成卸料與恢復。

　　(6)底座：由型鋼與鋼板焊接而成。將機架、減速機、電機等都安裝在其上面，從而形成一個整體。

　　該卷板機適用于卷板厚度在 50mm以上的大型厚板卷板機，兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提高卷制工件精度及機器整體性能。
