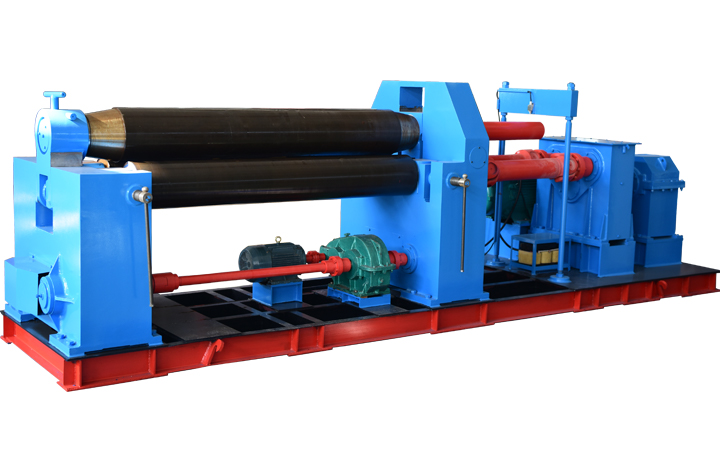

下圖為非對稱式三輥卷板機，這種卷板機主要運用于12mm以內板材的冷加工上，應用范圍較廣，涉及到化工業、金屬產業、造船業和其他機械工業。

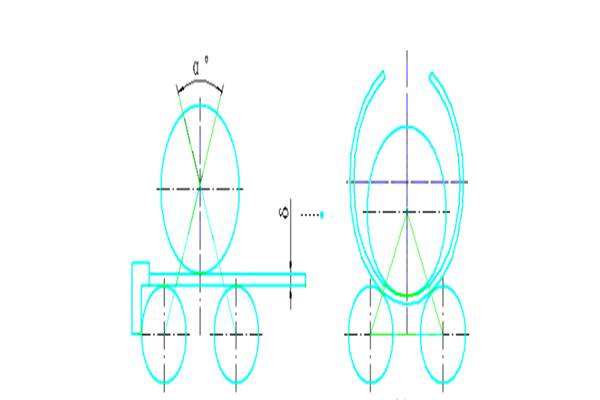

　　對稱式三輥卷板機和非對稱式三輥卷板機略有不同。在卷板過程中，主要是由上輥對下輥施加壓力，上輥和下輥共同卷板。卷板過程如下圖所示。

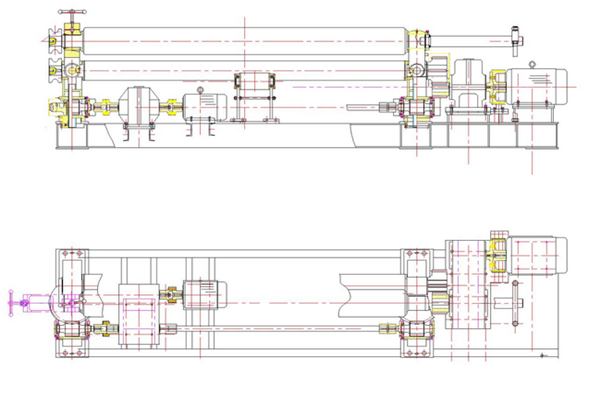

　　卷板機主要可分成兩部分，運行部分和傳送部分。這兩部分都焊接在底部托盤上。運行部分由左右軸承座、一個上輥、兩個下輥和其他配件組成。傳送部分主要由主電動機、減速機和其他配件構成。

　　主電機通過減速機來驅動下輥運行。主齒輪箱通過一組齒輪將軸傳輸量傳送給兩個下輥。輥輪的轉動方向由主電機控制。

　　上輥運動時，輔助電動機通過輔助變速箱來驅動下輥兩側的渦輪，從而帶動兩個下輥運動。

　　卷板機的潤滑

　　任何有摩擦的部分都需要上潤滑油，以確保機床的正常運行和長久使用。減速箱中上的油一般選用機械油，通常選用HJ-40較多。上下輥則需要定期上潤滑油。

　　卷板機的安裝和調試

　　在安裝卷板機前請先確認機床能否良好運行，并準備好所需附件。以卷板機下輥為基準，檢查上輥和下輥之間的平行度和垂直度，調試到直至符合標準為止。安裝完畢后，需擰緊螺栓并進行檢查。

　　同時，安裝完畢后也需要保證機床可以靈活移動。在運行卷板機前，必須對機床各連接部分、各運行部分進行二次檢查，確保開關是否運行良好。

　　在數控卷板機運行十分鐘后，按下停止鍵，再次檢查機床是否正常，確保后續卷板機能夠正常運行。
